水电工程

空气开关

MCB（Miniature Circuit Breaker），短路或用电量超载时会跳闸

漏电断路器

现多用二合一型（RCBO，漏电加短路过载保护二合一）电气设计规范17.7.10，“家用电器回路与插座回路”要装漏电断路器，等同于“每个回路”要装漏电断路器，但大多数地方都是用空气开关代替了漏电断路器。如果能严格把照明和插座电路分开，照明回路是可以只需要空气开关的。

识别：

有RCBO字样或中文漏电断路器字样
个头比空气开关大
有颗黄色的软胶测试按钮（参考储水式热水器上的保护器）
印有vigi的为漏电保护附件，可与空气开关结合，等同漏电断路器

示例：

冰箱1P漏保
监控/网关/传感器/报警器系列，1P漏保
厨房1P漏保
卫生间1P漏保
大功率电器（>2816W2）每个插座分配一个漏保回路（卫生间，厨房按此标准加）
其余插座合为1路用1P漏保

一个漏电断路器16A1P的要60-120元，同规格的空气开关约12-24元。实在要省成本，厨房，卫生间，工作阳台等近水处，及电热水器，高功率洗烘衣机等用水电器所在回路一定要装。

不要把漏电断路器装在总开关上。

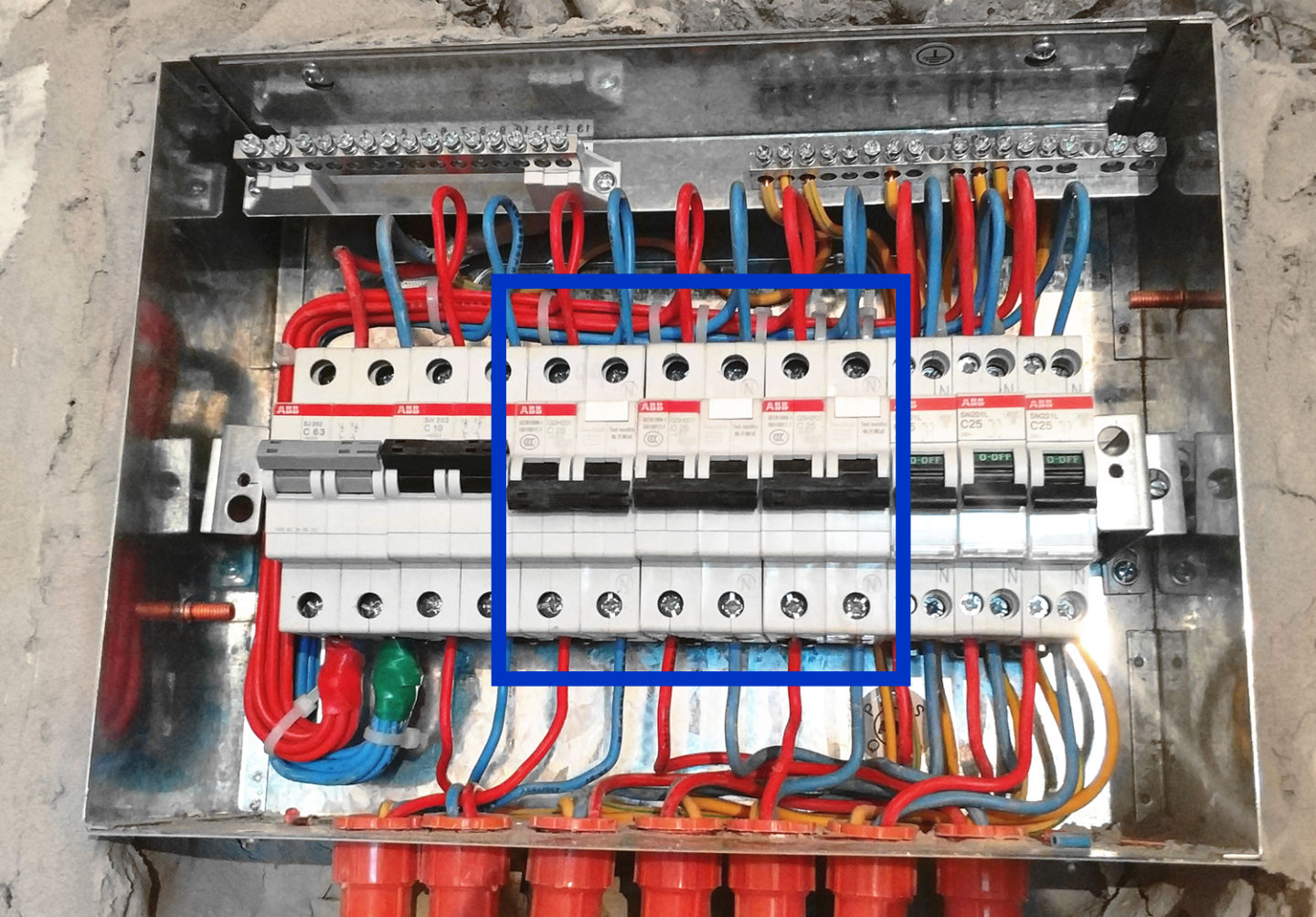

上图蓝框为三个插座回路三个1P漏保

配电箱

一个空气开关1P为1位，普通8-12位，考虑专用回路（如大功率电器，影音回路），不在乎多加点钱上16位，总开关一般就是2P空开，算2位。一个计算示例：

\scriptsize \begin{array}{c|l|l} 格局/设备 & 回路 & 备注 \\ \hline 空调 & 3回/台 & 每一台空调都要有单独回路 \\ & & 中央空调单独6mm^2回路 \\ \hline 餐厅厨房 & 2回 & 小家电插座 + 水槽下插座 \\ & & 大功率电器再加1回 \\ \hline 卫生间 & 1回/间 & 插座、灯具、浴霸共享一回路 \\ & & 电热水器单独1个回路 \\ \hline 阳台 & 1回 & 洗衣机 \\ \hline 灯具 & 1回 & 房间大或灯具多2回 \\ \hline 插座 & 1回 & 无大功率电器，房间客厅共用1回 \\ & & 注重音响质量可单占一回 \\ \hline \bf 总计 & 9-11回 & 配电箱大小为11P+总开关2P=13P \end{array}

大于2816W算大功率电器2

电量电流计算

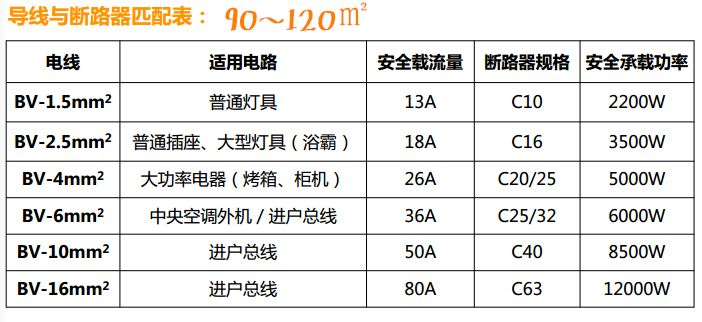

空开的选择以额定电流小于电线的安全载流量为标准，比如1.5mm $^2$ 电线载流量是13A（国标3523节规定为14.5A），但真到了13A就开始发热了甚至会燃烧，所以在10A时断开是比较安全的。

电流计算： $\scriptsize安培A = 功率瓦数W \div 电压伏特数V$ 如果：电饭锅（3A）+ 微波炉（4A）+ 烤箱（4A）+ 冰箱、榨汁机、灯具等（4A）= 15A，如果再加一台豆浆机（3A），回路就承载了18A，如果机器同时开，16A的空开就会跳闸。

电气设计规范1： $\scriptsize电器总用电量\leq空开\leq电线$

常见的五孔插座的载流量是10A，所以同插座下负载不要过多。千万不要出现一个排插接一个排插挂满负载的情况。孔位是够了，载流量并不会因为插座变多而变大。

同一回路上的插座数量不宜超过10个，照明回路电流不宜超过16A（这也是2.5mm $^2$ 电线用给照明电路顶天了的原因），光源数量不宜超过25个。（电气设计规范110.7.8， 10.7.9）参考：

电线

电线绝缘皮上会印有制造公司名称与线径截面积，还有最重要的安全认证CCC。

绝缘皮的耐用年限约为15-20年，看下制造日期，一定要选择3年以内的，避免被人用库存电线、二手电线充数。关于电线颜色，施工规范416.14规定：

配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用 $\color{blue}蓝色$ ，保护线（PE）必须用 $\color{olive}黄\color{green}绿$ 双色线。 P.S. 相线就是火线，没规定颜色，但全屋必须统一，一般是 $\color{red}红色$ 。
